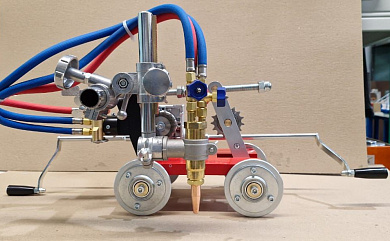

МАШИНА "ОРБИТА-БМ" (ручной привод)

1. Машина "ОРБИТА-БМ" в сборе - 1 шт.;

2. Цепь приводная ПР-12,7-18,2 L=5029 мм ГОСТ, 13568-97 - 1 шт.

3. Звено - замок - 4 шт.

4. Бандаж для резки труб:

ØØ 320 ÷ 402 - 1 шт.
ØØ 426 ÷ 500 - 1 шт.
ØØ 530, 720  - 1 шт.
ØØ 530, 820, 1020 - 1 шт.
ØØ 720, 820, 1220 - 1 шт.
ØØ 1020, 1220, 1420 - 1 шт.
Ø 1420 - 1 шт.
5. Замок бандажа  - 2 шт.

6. Ручка приводная L=360 мм - 1 шт.

7. Ручка приводная L=280 мм - 1 шт.

8. Штифт ручки приводной - 1 шт.

9. Ключ штифта ручки приводной - 1 шт.

10. Мундштук №3 - 1 шт.

Машина "ОРБИТА-БМ" с ручным приводом переносная (в дальнейшем "машина") предназначена для кислородной резки горизонтально расположенных стальных труб в полевых условиях и в условиях промышленных предприятий. Машина работает с использованием кислорода, пропана или природного газа. Оборудована унифицированным цепным приводом и бандажом новой конструкции. "ОРБИТА-БМ" имеет уменьшенные габариты и вес, по сравнению с ранее выпускаемыми  моделями машин серии "ОРБИТА", что позволяет повысить её мобильность и значительно сократить объём земляных работ при ремонте трубопроводов. На ранних моделях ручной принцип перемещения машины был упрощенным, вращение цепи от оси с рукоятками осуществлялось посредством облегченной червячной передачи и звездочки. Машина была довольно высокой из-за прижимной штанги с пружиной, а также высокого расположения машинного резака. Рыть траншеи под трубой, для кругового проезда газорезательной машины со шлангами и для сварщика с длинными электродами, а значит глубиной около метра, было занятием не менее увлекательным и трудоемким, чем сама стыковая сварка. В современной модели ручной Орбиты стоит усовершенствованный мотор-редуктор с увеличенным крутящим моментом, что позволяет плавно перемещать и фиксировать машину. Эргономично смещен машинный резак, убраны лишние штанги, в результате машина стала еще ниже, что позволило увеличить диаметр колес для уверенного перемещения по направляющим бандажам. Следует учитывать еще и тот факт, что Орбиты прошлого поколения, как ручные, а тем более электрифицированные, были сложны в установке даже с напарником, современная модель спокойно устанавливается одним человеком, ну а напарнику можно дать лопату.
